Горизонтальные ленточные шнековые смесители
сыпучих и влажных смесей серии СГл
Наши одновальные и двухвальные ленточные смесители сыпучих продуктов и смесей обеспечивают высокое качество перемешивание за счет конструкции ленты, в сочетании со сквозной или сборной конструкцией мешалки, приводит к сокращению времени цикла и лучший состав получаемой смеси.
Назначение ленточного-шнекового смесителя:
горизонтальный ленточный смеситель применяется для эффективного смешивания сыпучих и увлажненых продуктов, различных смесей с размером фракции до 10-35 мм. Влажность перемешиваемой смеси до 100%.
Стандартное исполнение смесителя включает в себя:
Смеситель изготавливается из нержавеющих марок сталей и углеродистой стали Ст3
Рабочий орган - ленточный шнек с разнонаправленной лентой
Расположение выгрузки по центру или торцевая сторона смесителя
Выгрузка: ручной шибер
Управления: пускатель, розетка (опционально шкаф управления с регулировкой оборотов)
Отличительные особенности: выносные подшипниковые опоры, двустороннее уплотнение вала от продукта
Дополнительные опции:
- электро, пневмо привод шибера выгрузки
- увлажнение продукта
- скребки на ленту для очистки стенок смесителя и максимальной выгрузки продукта
- шнековый или ленточный транспортер для выгрузки смеси
- пневмо загрузка и (или) выгрузка продукта
- комбинированный рабочий орган смесителя - лента с лопатками (обеспечивает наибольший коэфициент однородного смешивания различных смесей и сбалансированному действию по всему смесителю)
- активатор для измельчения комков смеси
- установка смесителя на тензодатчики
- шнековая выгрузка смеси на весовой терминал с функцией дозирования
- шкаф управления с программируемым режимом работы смесителя
- площадка обслуживания

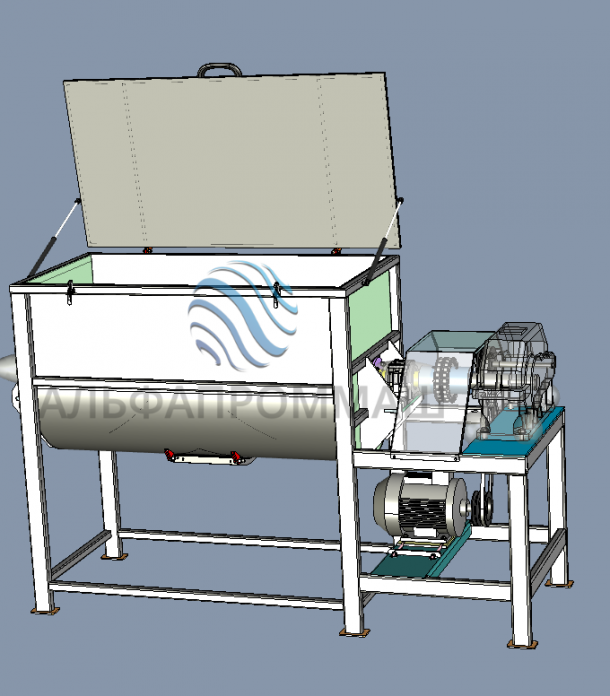

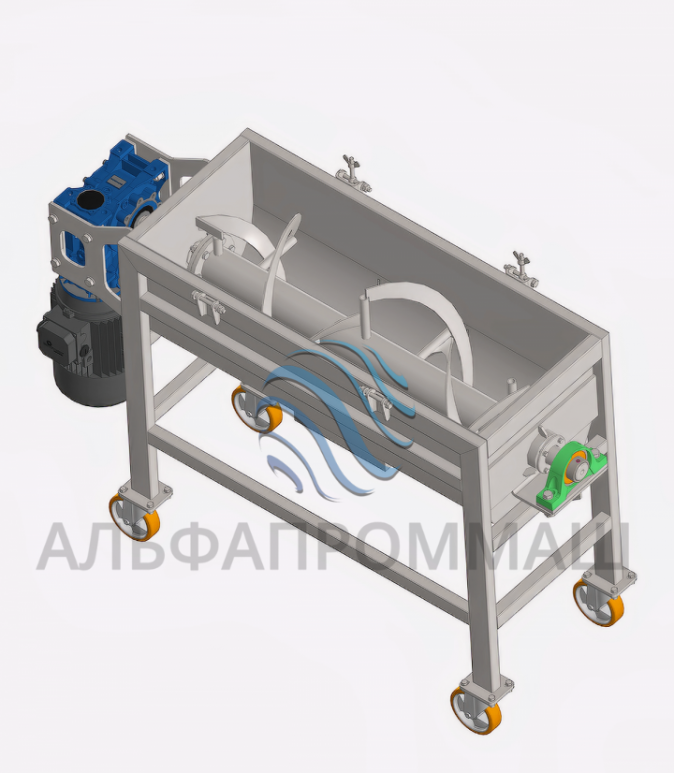

Ленточные смесители до 100л
Производство горизонтальных ленточных смесителей СГл с объемом до 100л.
- смеситель с рабочим объемом (готовой смеси) 50л- СГл-0,05
- смеситель с рабочим объемом (готовой смеси) 100л СГл-0,1
Мощность устанавливаемых приводов от 0,75 до 2,2кВт
Число оборотов - 60 об/мин (опция: регулировка оборотов)
Напряжение - 220/380В

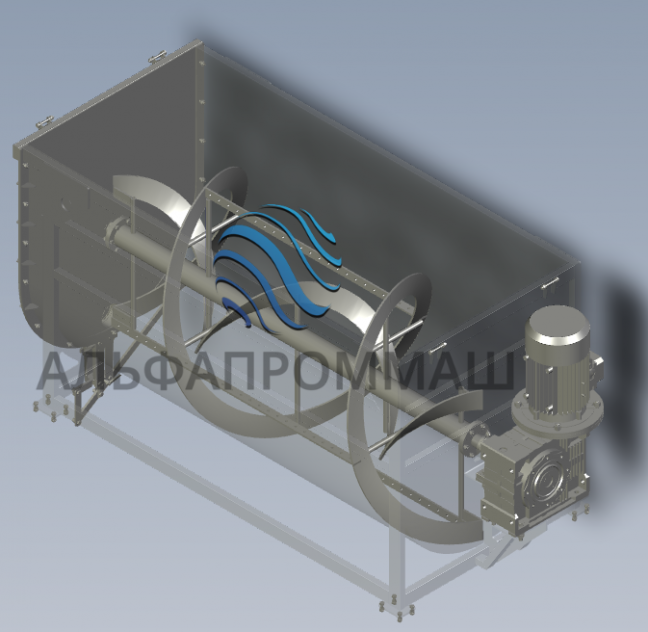

Ленточные смесители от 150 до 350л
Производство горизонтальных ленточных смесителей СГл с рабочим объемом до 350л.
- смеситель с рабочим объемом (готовой смеси) 150л- СГл-0,15
- смеситель с рабочим объемом (готовой смеси) 200л СГл-0,2
- смеситель с рабочим объемом (готовой смеси) 350л СГл-0,35
Мощность устанавливаемых приводов от 2,2 до 5,5кВт
Число оборотов - 60 об/мин (опция: регулировка оборотов)
Напряжение - 220/380В

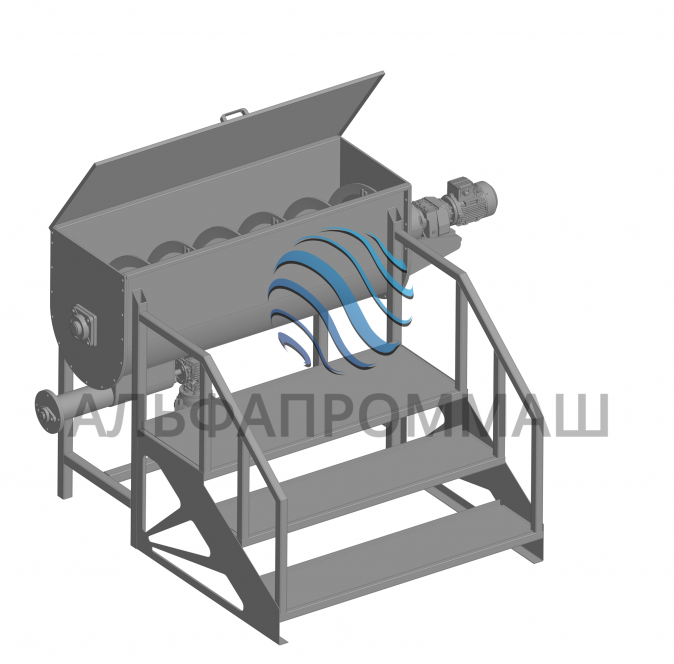

Ленточные смесители от 500 до 750л
Производство горизонтальных ленточных смесителей СГл с рабочим объемом от 500 до 750 л.
- смеситель с рабочим объемом (готовой смеси) 500л- СГл-0,5
- смеситель с рабочим объемом (готовой смеси) 750л СГл-0,75
Мощность устанавливаемых приводов от 5,5 до 11кВт
Число оборотов - 50 об/мин (опция: регулировка оборотов)
Напряжение - 380В
Ленточные смесители от 1м3 до 3м3
Производство горизонтальных ленточных смесителей СГл с рабочим объемом от 1000 до 3000 л.
- смеситель с рабочим объемом (готовой смеси) 1000л- СГл-1
- смеситель с рабочим объемом (готовой смеси) 1500л СГл-1,5
- смеситель с рабочим объемом (готовой смеси) 2000л СГл-2
- смеситель с рабочим объемом (готовой смеси) 3000л СГл-3
Мощность устанавливаемых приводов от 11 до 22кВт
Число оборотов - 40 об/мин (опция: регулировка оборотов)
Напряжение - 380В
Ленточные смесители от 4м3 до 6м3
Производство горизонтальных ленточных смесителей СГл с рабочим объемом от 4000 до 6000 л.
- смеситель с рабочим объемом (готовой смеси) 4000л- СГл-4
- смеситель с рабочим объемом (готовой смеси) 6000л СГл-6
Мощность устанавливаемых приводов от 30 до 45кВт
Число оборотов - 40 об/мин (опция: регулировка оборотов)
Напряжение - 380В

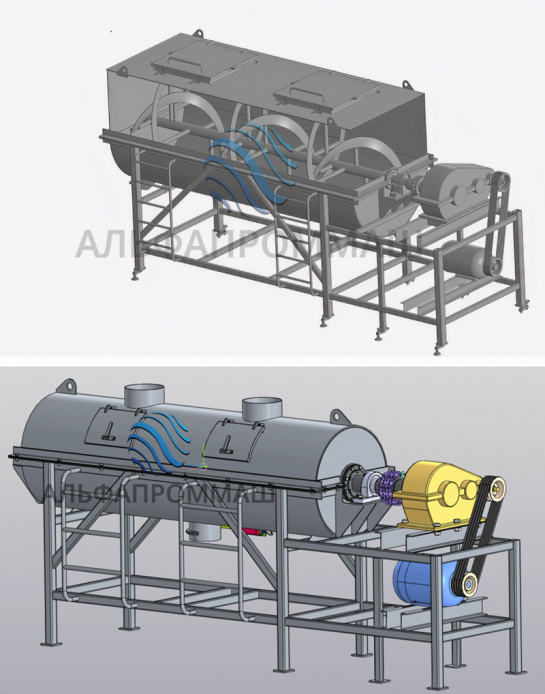

Ленточные смесители от 8м3 до 10м3
Производство горизонтальных ленточных смесителей СГл с рабочим объемом от 8000 до 10 000 л.
- смеситель с рабочим объемом (готовой смеси) 8000л- СГл-8
- смеситель с рабочим объемом (готовой смеси) 10 000л СГл-10
Мощность устанавливаемых приводов от 45 до 75кВт
Число оборотов - 35 об/мин (опция: регулировка оборотов)
Напряжение - 380В
Устройство стандартного ленточного (шнекового) горизонтального смесителя СГл нашего производства

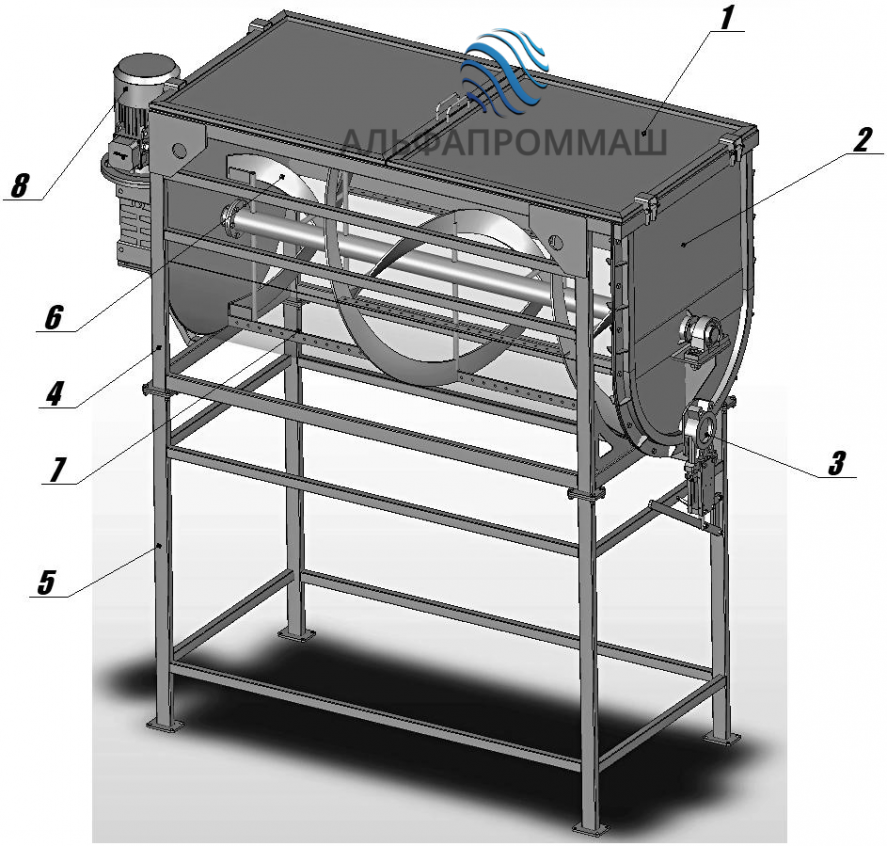

Ленточный (шнековый) горизонтальный смеситель с торцевой выгрузкой смеси.
1. Откидные крышки с амортизаторами и уплотнением от пыли.
2. Торцевая съемная или приварная стенка смесителя.
3. Выгружное устройство (дисковая задвижка, шибер).
4. Смеситель на собственной раме
5. Разъемная рама смесителя
6. Рабочий орган, шнек с разнонаправленной лентой.
7. Скребки шнека для полной выгрузки смесителя.
8. Привод ленточного смесителя.
Двустороннее уплотнение валов фторопластовыми, резиновыми манжетами.
Вал смесителя может цельный или разъемный.

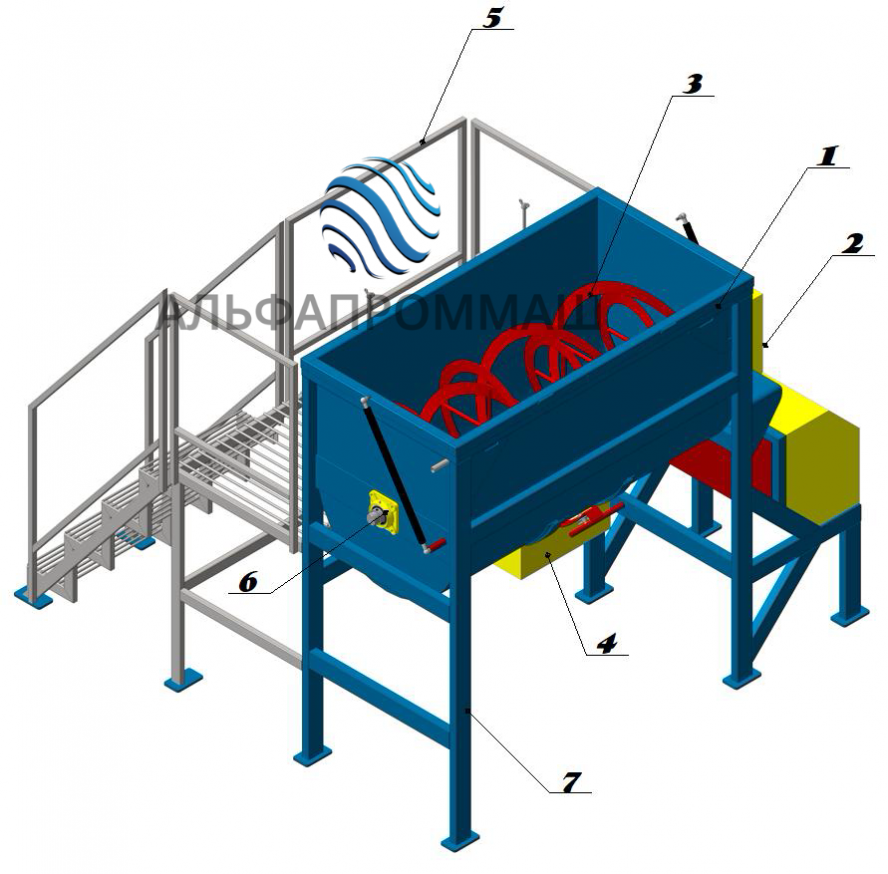

Ленточный (шнековый) горизонтальный смеситель
с центральной выгрузкой.
1. Цельносварной корпус с усилением, откидные крышки с амортизаторами и уплотнением от пыли.
2. Приводной узел ленточного смесителя.
3. Рабочий орган, шнек с разнонаправленной лентой,цельный вал
4. Выгружное устройство (шибер - ручной, электро, пневмо).
5. Площадка обслуживания смесителя (опция).
6. Подшипниковые узлы валов, уплотнение валов двустроннее фторопластовыми, резиновыми манжетами.
