Шиберный ножевой затвор сыпучих материлов для бункеров, силосов и емкостей.

Затвор шиберный ножевой производства АПМ применяется как запорное или дозирующее устройство в смесителях, бункерах, силосах сыпучих смесей, продуктов.

Ножевые затвор серии ЗШ производства АПМ могут иметь разную конфигурацию пропускного отверстия:

1. квадратное, маркировка ЗШк

2. прямоугольное, маркировка ЗШп

3. круглое, маркировка ЗШо

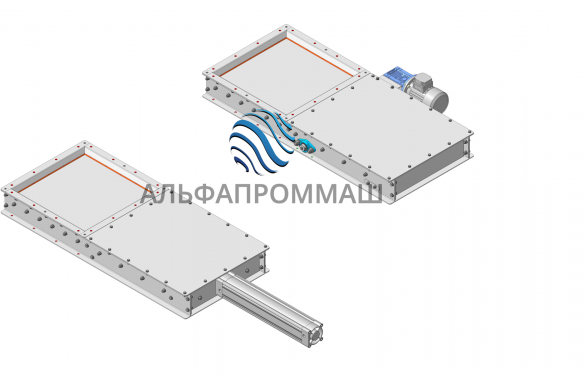

На шиберные ножевые затворы ЗШ устанавливаются три вида приводов:

1. ручной привод, штурвал для открытия\закрытия нужно вращать

2. электрический мотор-редуктор ( два датчика положения в комплекте)

3. пневматический (два датчика положения в комплекте)

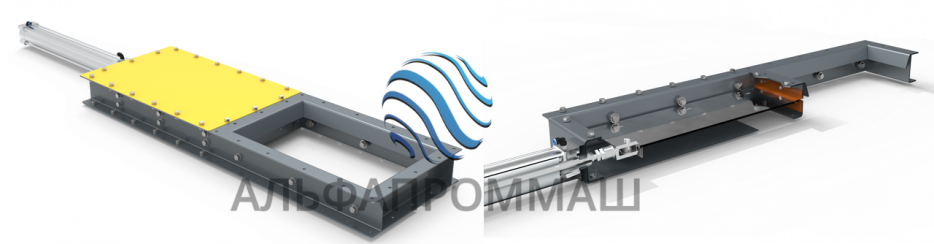

Ножевой шиберный затвор

серии ЗШк с квадрытным  отверстием.

Ножевые затворы квадратного или прямоугольного сечения серии ЗШ(к,п) предназначены для установки на выходе из силосов и бункеров сыпучих материалов. Конструкция корпуса задвижки, седлового уплотнения шибера исключает засорения шиберного затвора твердыми частицами продукта.

Так же могут быть установлены штуцера продувки уплонения сжатым воздухом.

В качестве привода ножевого шиберного затвора применяется:

ручной привод, электропривод, пневмопривод задвижки.

Материал изготовления: углеродистая сталь, комбинированное, корпус углеродистая сталь, шибер нержавеющая сталь, исполнение полностью из нержавеющей стали.

Максимальное рабочее давление шиберного затвора  до 600 х 600мм – 1 бар.

Рабочее давление воздуха для пневмопривода шиберного затвора от3,5 до 10 бар, присоединение 1/4" G.

Шиберные затворы нестандартного или больше чем 600х600мм, условного прохода изготавливаются на заказ.

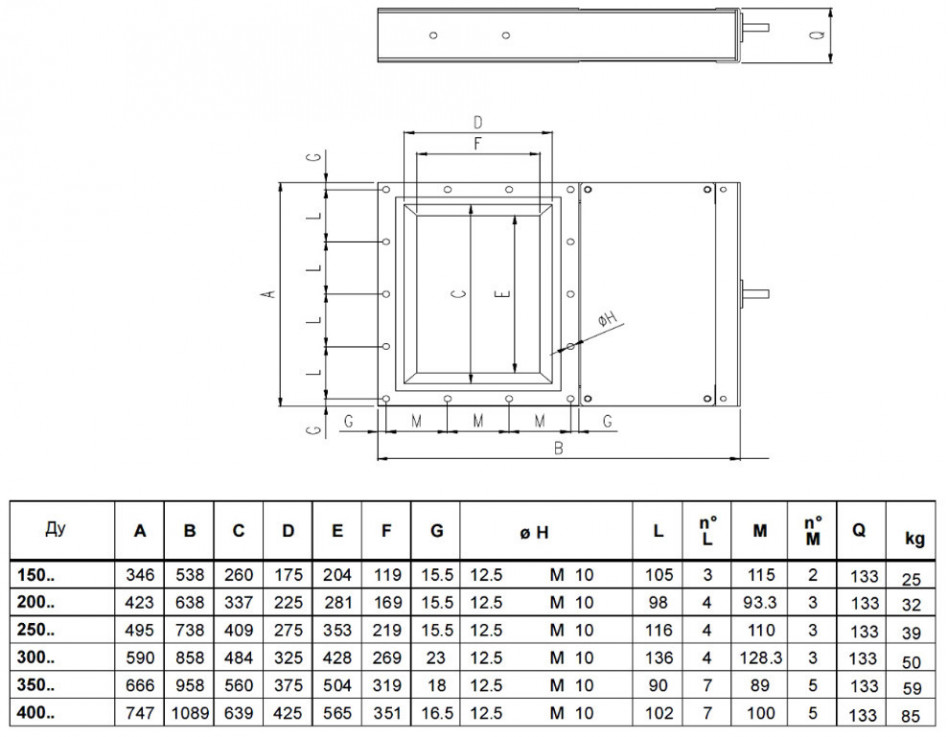

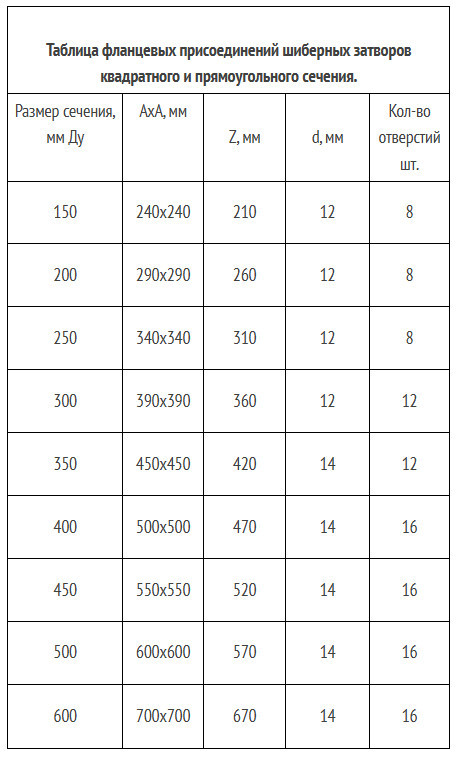

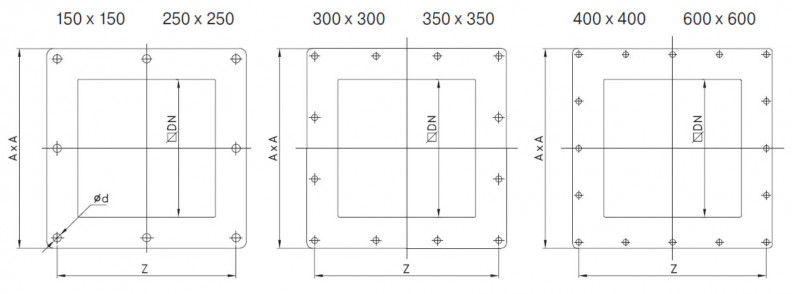

Таблица фланцевых присоединений шиберных затворов квадратного сечения.

Фланцевый ножевой шиберный затвор серии ЗШо

с круглым проходным  отверстием.

Фланцевый ножевой шиберный затвор серии ЗШо

с круглым проходным  отверстием производства АПМ, является аналогом шиберных затворов ORBINOX. Конструкция корпуса задвижки, седлового уплотнения шибера исключает засорения шиберного затвора твердыми частицами продукта. Так же могут быть установлены штуцера продувки уплонения сжатым воздухом.

В качестве привода ножевого шиберного затвора применяется:

ручной привод, электропривод, пневмопривод задвижки.

Материал изготовления: углеродистая сталь, комбинированное, корпус углеродистая сталь, шибер нержавеющая сталь, исполнение полностью из нержавеющей стали.

Максимальное рабочее давление шиберного затвора в зависимости от размера шибера  от 2 до 10 бар.

Рабочее давление воздуха для пневмопривода шиберного затвора от3,5 до 10 бар, присоединение 1/4" G.

Шиберные затворы нестандартного или большого диаметра, условного прохода изготавливаются на заказ.

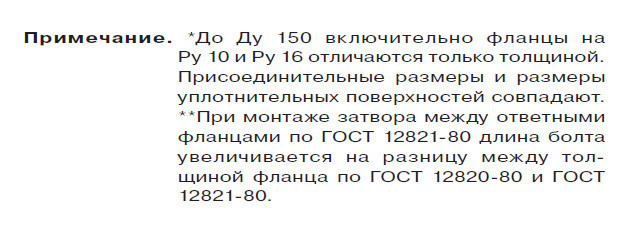

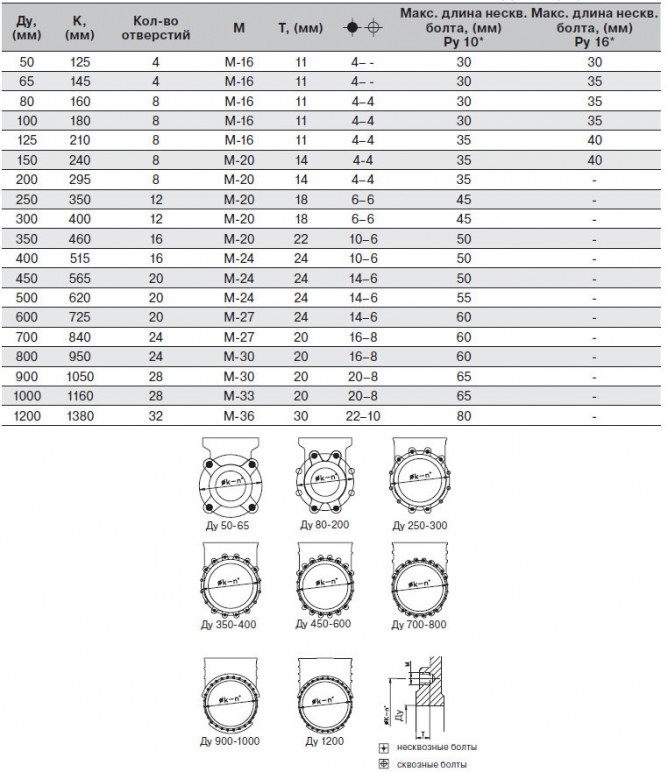

Таблица фланцевых присоединений шиберных затворов круглого сечения.

Ножевой шиберный затвор

серии ЗШп

с прямоугольным отверстием.

В качестве привода ножевого шиберного затвора применяется:

ручной привод, электропривод, пневмопривод задвижки.

Материал изготовления: углеродистая сталь, комбинированное, корпус углеродистая сталь, шибер нержавеющая сталь, исполнение полностью из нержавеющей стали.

Максимальное рабочее давление шиберного затвора  до 600 х 600мм – 1 бар.

Рабочее давление воздуха для пневмопривода шиберного затвора от3,5 до 10 бар, присоединение 1/4" G.

Шиберные затворы с прямоугольным сечением нестандартного  условного прохода изготавливаются на заказ.

Таблица фланцевых присоединений шиберных затворов прямоугольного сечения.

Описание и назначение шиберных ножевых затворов

Ножевой шиберный затвор применяется при работе с сыпучими смесями, материалами в пищевой, строительной, химической  промышленности. Шиберные затворы устанавливаются в нижней части силосов. Смесителях сыпучих материалов, на расходных, промежуточных бункерах, перед винтовым, ленточным конвейерам и т.д. Ножевые шиберные затворы в пищевой промышленности применяются, при пересыпке муки, сахара, крахмала, а также при бункеровке зерна и кормов. Установленный шиберный затвор под бункерам или резервуарами, силосам, разгрузочными или загрузочными горловинами шнеков, конвейеров, благодаря своим геометрическим очертаниям, эти шиберные затворы соответствуют всем требованиям строительной отрасли, включая и пищевой сектор.

Шиберный ножевой затвор представляет собой сварную рамную конструкцию, в одной части которой располагается окно для истечения продукта, а другая служит для монтажа шибера (ножа) и его управляющих элементов. По наружному фланцу корпуса расположены отверстия, предназначенные для крепления шиберного затвора в месте эксплуатации. Запорным элементом шиберного затвора является шибер (прямоугольная пластина), который установлен между специальными опорными роликами, закреплёнными на боковых сторонах корпуса шиберного затвора. В закрытом положении шибер полностью перекрывает разгрузочное окно затвора, удерживая сыпучий материал или смесь в бункере (силосе). Нагрузка, создаваемая продуктом, передаётся шибером на ролики, которые установлены на боковых поверхностях корпуса шиберного  затвора. При открывании затвора возникает опрокидывающая сила, которую воспринимает дополнительная пара верхних упорных роликов, тем самым предотвращая заклинивание шибера. В горизонтальной плоскости положение шибера определяют подпружиненные упоры. Таким образом, в любом промежуточном положении шибер имеет надёжную опору и центрирование, гарантирующие безотказную работу изделия без поломок и заклинивания. При работе шиберного затвора часто в зоне прохождения шибера через корпус возникают просыпи продукта. Для исключения этого, в корпусе шиберного ножевого затвора, устанавливается сменное сальниковое уплотнение, плотно прилегающие к пластине шибера. Корпус и шибер изготавливается из нержавеющей или углеродистой сталей. Шиберные ножевые затворы, используемые в пищевой, химической промышленности могут покрываться техническим полимером устойчивым к истиранию.

По желанию Заказчика, ножевой шиберный затвор может быть укомплектован ручным, пневматическим или электромеханическим приводом. При эксплуатации шиберного затвора в составе технологической линии, использующей систему управления, ножевой затвор оснащается датчиками крайних положений шибера.
